物流系统

这些对象主要用于移动/储存对象。 img_27.png

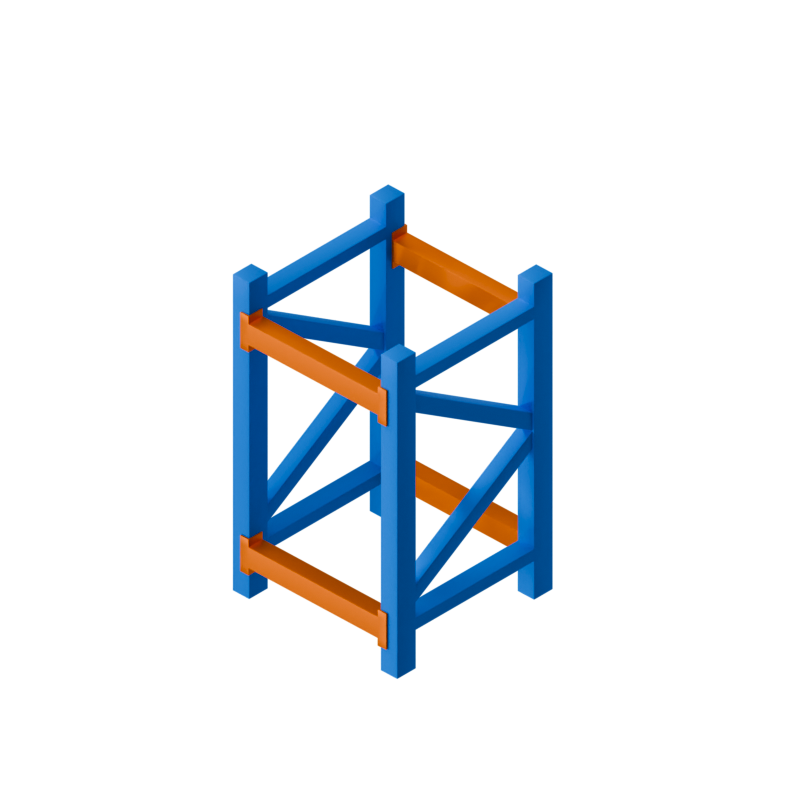

1 Rack​

Rack 货架，用于存储移动对象。可参数化建模，通过货架的列数、层数、进深生成货架的大小形状。

基础属性​

  • 列数 Column（double）。
  • 列宽度 ColumnWidth（double）。
  • 层数 Layer（double）。
  • 层高度 LayerHeight（double）。
  • 进深数 Depth（double）。
  • 进深长 DepthLength（double）。
  • 三维竖梁 ThreeD_VertBeamThick（double）。三维竖梁厚度，单位米
  • 三维横梁 ThreeD_HorizBeamThick（double）。三维横梁厚度，单位米
  • 离地间隙 ThreeD_GroundAbove（double）。离地间隙

参数化建模： 把列数改成2，会发现现在该货架在X方向上多了一格货架。

img_33.png img_34.png

我们把层数和进深都改成了2，就会发现我们得到了一格2x2x2即8个储位的货架。 img_35.png

2 ShelfRack​

ShelfRack

与Rack的区别是，ShelfRack的参数化建模只能针对单格货架的高度和大小进行调整，不能直接根据参数复制多个货架。

3 WMS​


基础属性​

  • 容量 Capacity（int）
  • 原始类型 OriginType（String）
  • 下一个处理的对象集合 NextObject（List）
  • 在哪个对象上 Location（Object）
  • 正在服务的对象 Cont（Object）
  • 正在服务的对象集合 ContList（List）
  • 旋转角度 Angle（double）

故障特性​

  • 是否开启故障 FailureActive（boolean）

统计​

  • 正在处理的对象数量 NumEntity（int）
  • 正在处理的对象数量 NumEntityParts（int）
  • 累计进入的对象数量 StatsNumIn（long）
  • 累计离开的对象数量 StatsNumOut（long）

基础逻辑​

  • 入口控制方法 InCtrl（String）
  • 出口控制方法 OutCtrl（String）
