固定类对象

仿真中固定不动的对象。 img_6.png

1 Source​

Source 基本的仿真对象之一，所有需要进行仿真的移动对象（MU）都从这里产生，启动仿真后，会根据所定义的属性，自行按要求生产对象。

基础属性​

  • 生成数量 Quantity（int）： 指定该Source总共生产多少对象。-1表示生产无限个。
  • 生成间隔 CreateInterval（long）：指定该Source生产对象的间隔，单位是秒。间隔为0表示只要下游可以接收对象，便会直接生产一个对象。
  • 移动对象 ItemPath（String）：指定该Source生产的对象是什么。（注意：场景中必须存在该对象。）

2 Station​

Station 用于加工MU的加工单元，一般需要一定的时间来加工零件。

基础属性​

  • 加工时间 ProcTime（double）：指定该Station加工对象所需要花费的时间。

3 Sink​

Sink 将销毁进入该对象的移动单元。

基础属性​

  • 节拍 ProcTime（double）：指定该Sink销毁对象所需要花费的时间。

统计​

  • 平均生命周期 MetricsAvgLifeSpan（float）：平均生命周期 = 结束时间 - 生成时间。
  • 平均退出间隔 MetricsAvgExitInterval（float）：平均退出间隔 = 到达sink的时间间隔取平均。
  • 总产出 MetricsTotalOutput（double）：总产出: 该对象已删除的数量。
  • 每日产出 MetricsOutputPerDay（double）。
  • 每小时产出 MetricsOutputPerHour（int）。

4 Conveyor​

Conveyor 输送线，用于将零件（MU）从一个位置移动到另一个位置。

基础属性​

  • 长度 Length（double）：输送线的长度。
  • 宽度 Width（double）：输送线的宽度。
  • 高度 Height（double）：输送线的高度。
  • 容量 Capacity（int）：输送线的容量，最多同时有多少移动对象在输送线上。
  • 速度 Speed（double）：移动对象在输送线上的移动速度。
  • 可累积 IsAccumulating（boolean）：是否可累积，拥堵时累积。
  • 反向运动 IsOpposite（boolean）：指定输送线的输送方向。

5 Buffer​

Buffer 用于暂存已加工或待加工的零件，可以避免发生阻塞。

基础属性​

  • 名称 Name（String）。
  • 描述 Description（String）。
  • 容量 Capacity（long）：暂存区的容量。
  • 加工时间 StayTime（double）。
  • 缓存类型 Type（String）：缓存策略，1，先进先出，2，后进先出。

6 简单仿真场景搭建运行​

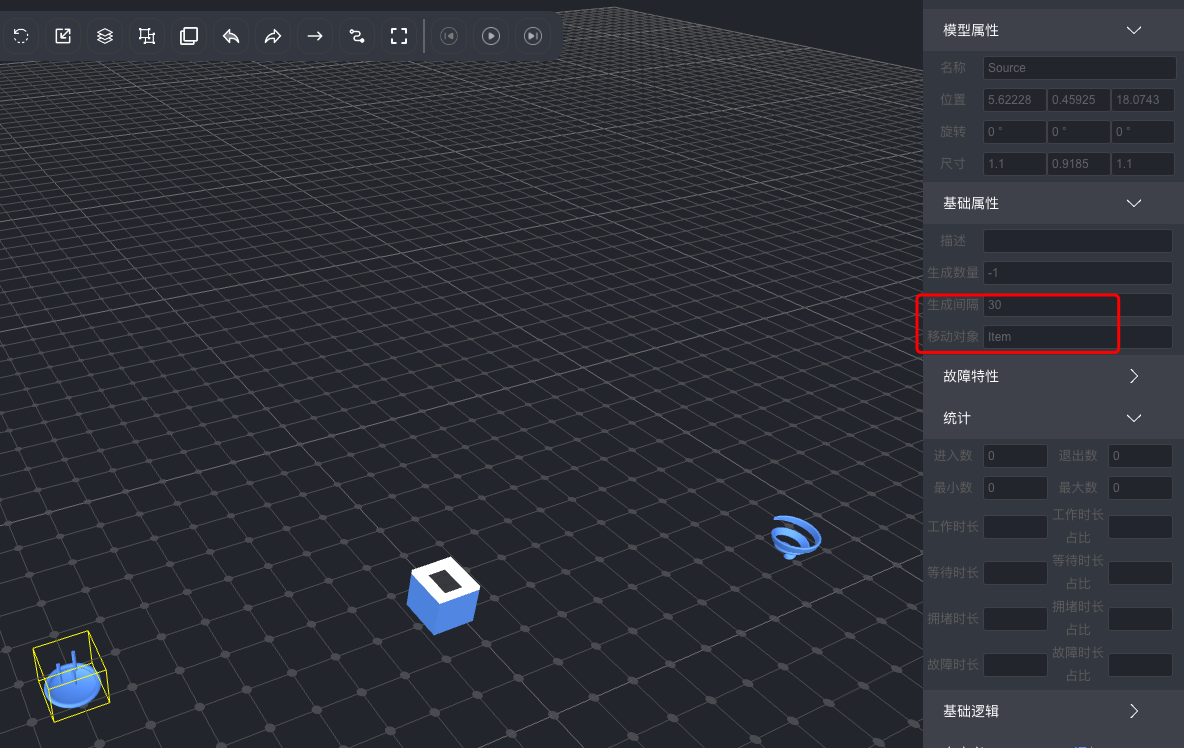

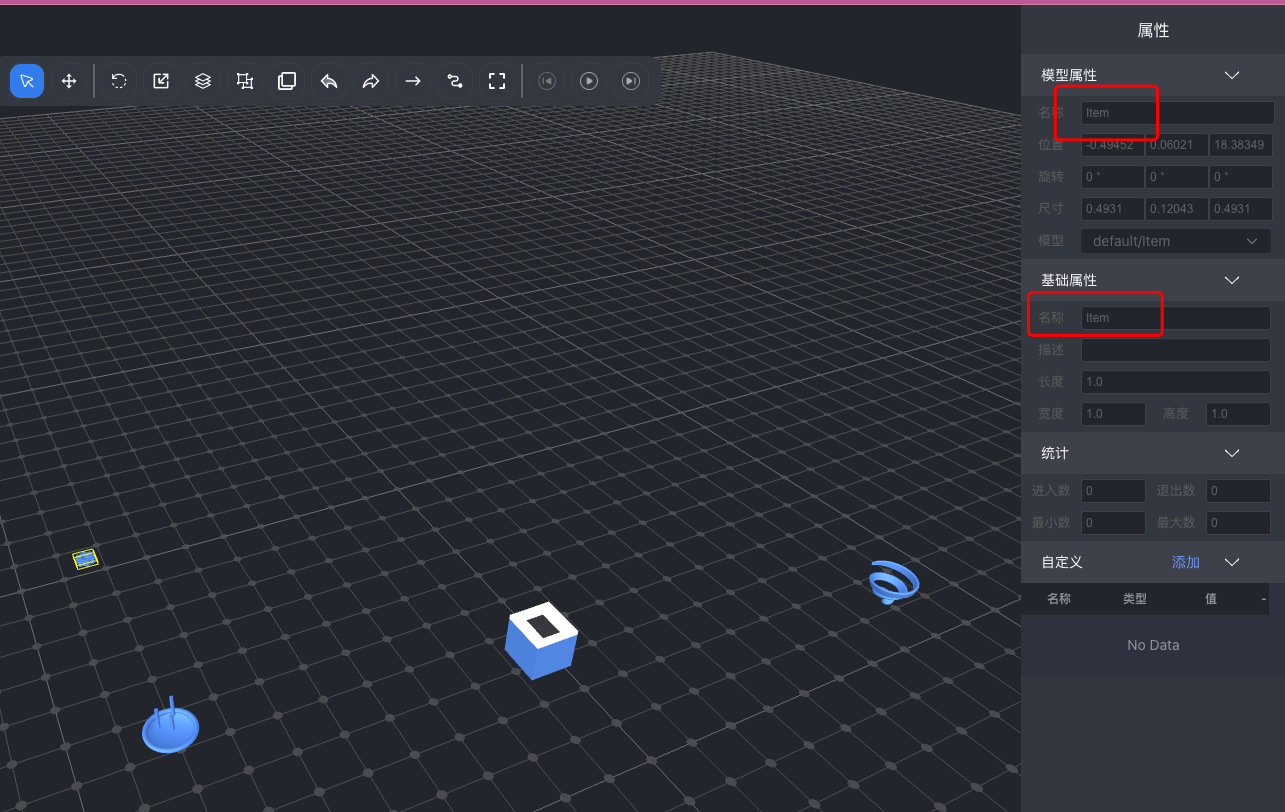

以上我们已经学习过Source、Station、Sink对象了，可以做一个简单场景了。 首先拖入一个移动对象中的Item放入场景作为Source的引用，将其命名为「Item」； img_18.png 并拖一个Source放入场景中，把生成间隔设置成30，把属性「移动对象」设定为刚才拖入的Item的 名称，这里我们设置为「Item」； img_19.png 然后拖入一个Station放入场景将「加工时间」也设置为30，同上拖入一个Sink，节拍可以也设置为30； img_20.png

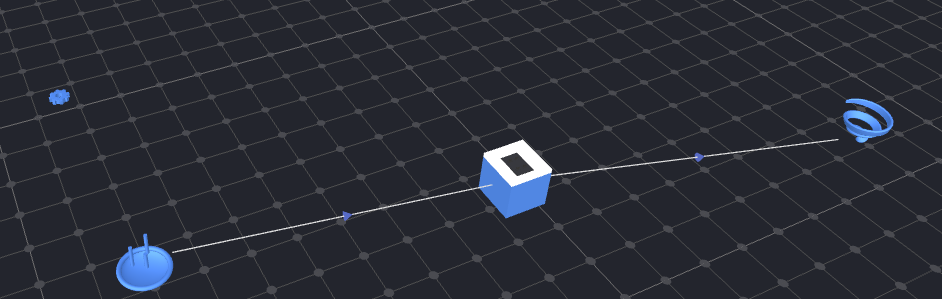

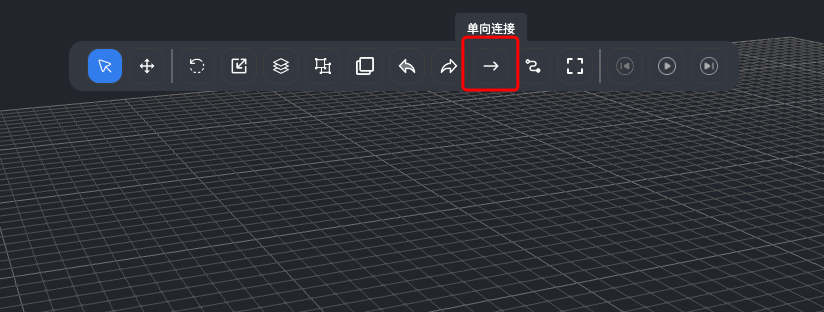

最后用单向连接把Source、Station、Sink依次连接起来； img_21.png img_22.png 这样，我们的简单仿真场景就搭建好了，点击上方的启动按钮试一试吧！ 过一会儿，我们就可以看到场景中会产生更多的Item了，并且Source、Station以及Sink的统计属性里面也有值了。
